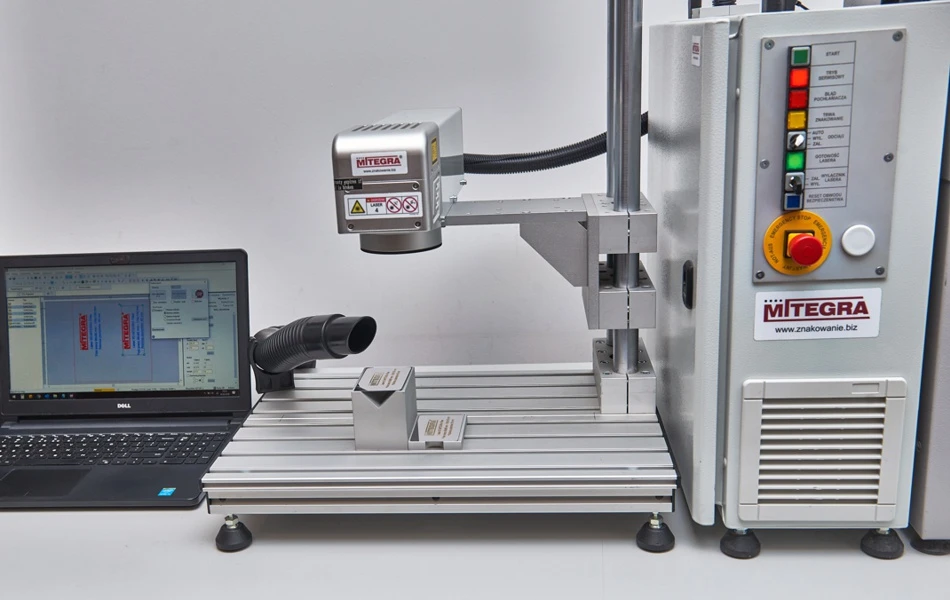

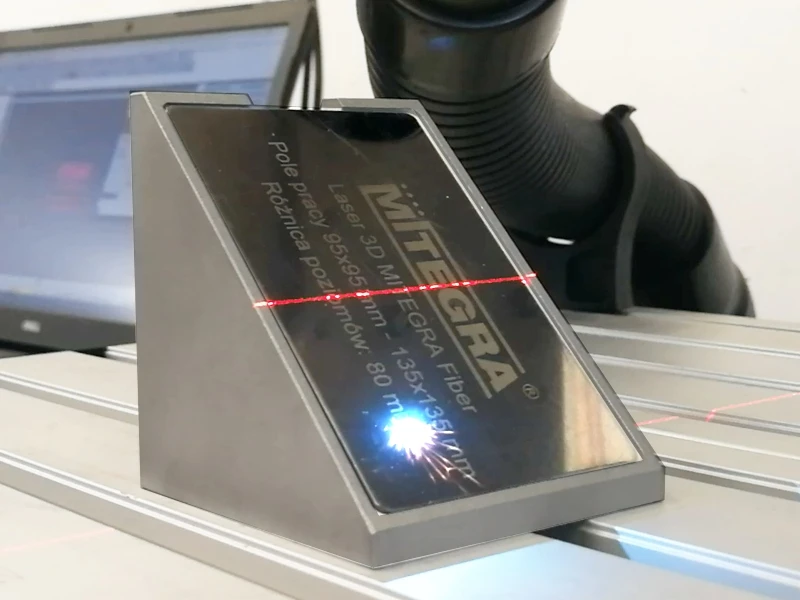

Znakowarka laserowa 3D Mitegra Fiber umożliwia znakowanie w przestrzeni o dopuszczalnej różnicy poziomów do 80mm.

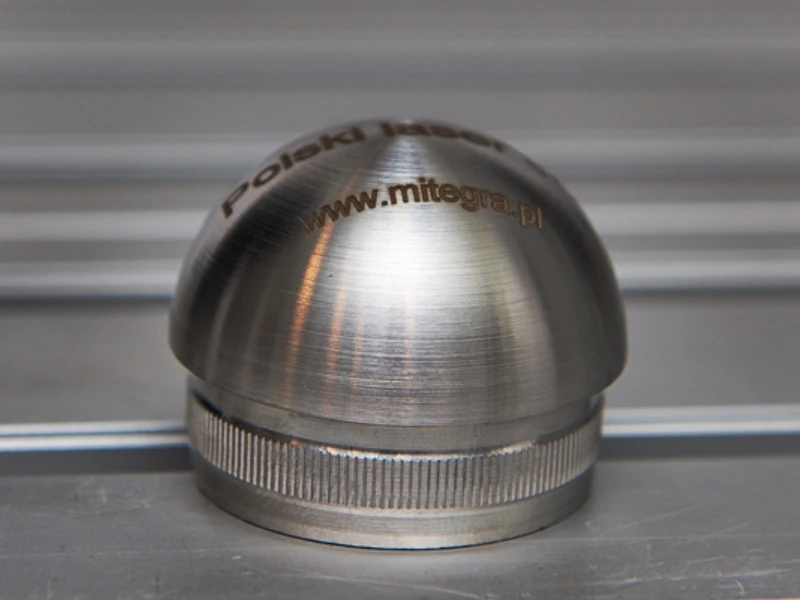

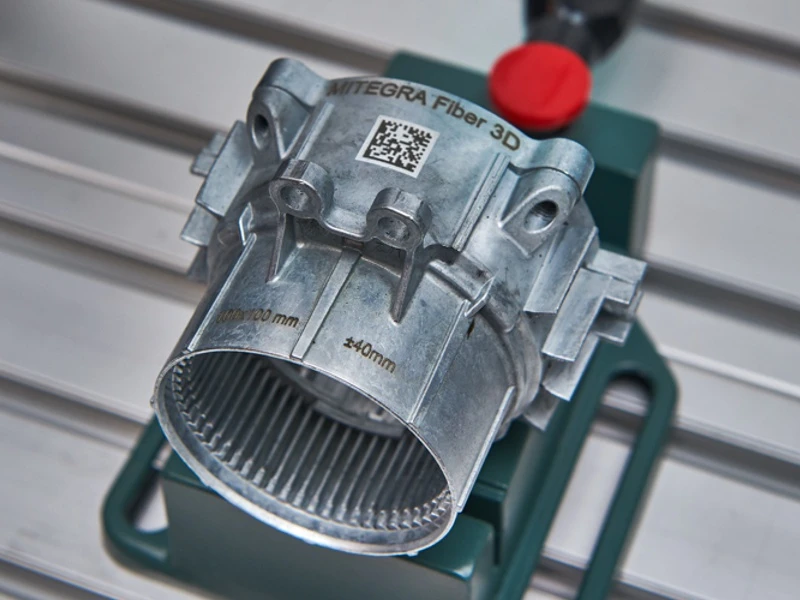

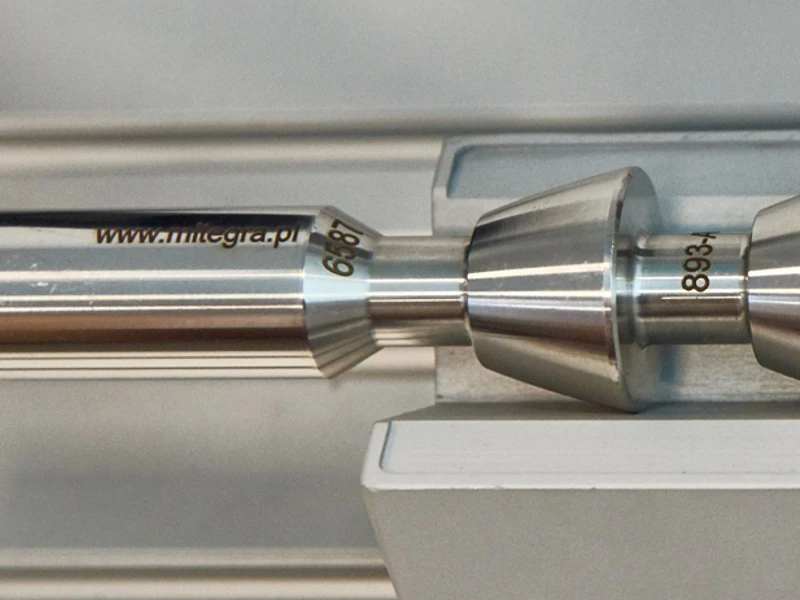

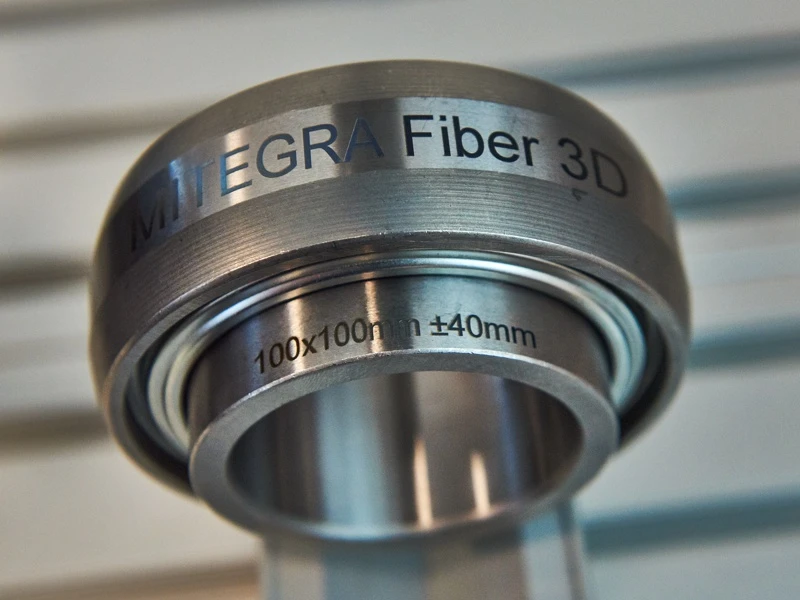

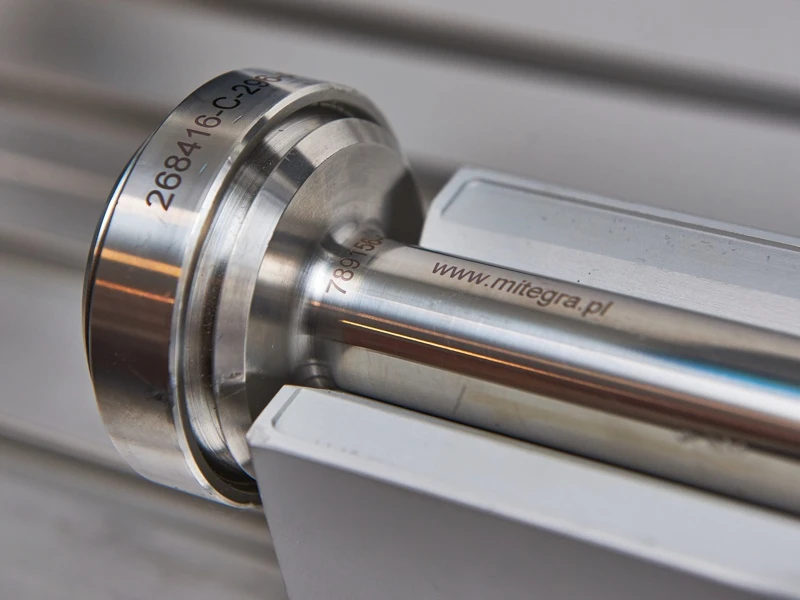

Znakowanie odbywa się na typowych detalach okrągłych typu wałek i kula oraz na skomplikowanych elementach przestrzennych. Precyzyjny układ optyczny powoduje bardzo szybką i płynną zmianę ogniskowej lasera.

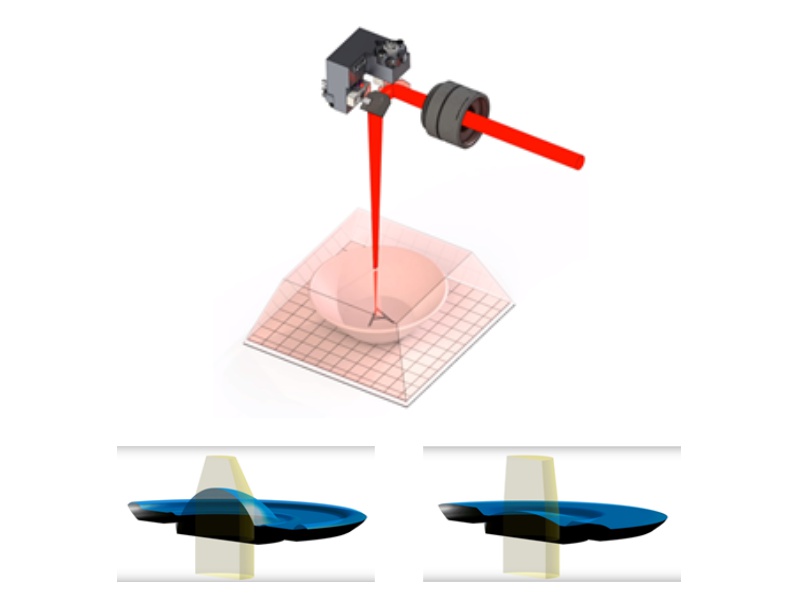

Zastosowano rozwiązanie z „płynną” soczewką (liquid lens), która korygując swój kształt powoduje zmianę długości ogniskowej lasera.
Jest to bardzo duża zaleta w stosunku do laserów które wykorzystują tzw. „zmotoryzowaną oś Z”.
Zmotoryzowana oś Z polega na zastosowaniu stałej soczewki, zamontowanej na mechanicznym układzie liniowym. Stosowany przez nas układ z „płynną” soczewką jest szybszy i bardziej niezawodny.
Specyfikacja:
- Obszar znakowania od 95 x 95 do 135 x 135mm
- Różnica poziomów: 80mm.
- Moc znamionowa Lasera 20 - 50 W.
- Długość fali świetlnej 1060~1085 nm.
- Jakość wiązki <1.5 M².
- Szerokość impulsu 120 ns/ 20kHz
- Częstotliwość impulsu 2 - 200 kHz.
- Chłodzenie powietrzem.
- Temperatura pracy 0°C - 45°C
- Duża żywotność źródła światła, powyżej 100 000 h
- Czerwony Laser (pilot).
Funkcjonalność oprogramowania:
- Dedykowane oprogramowanie.
- Proste intuicyjne narzędzie do tworzenia formatów znakowania.
- Projektowanie prostych brył 3D
- Import modeli 3D
- Teksty.
- Zmienne z datą i czasem.
- Numer seryjny.
- Znakowanie po okręgu.
- Kody kreskowe.
- Znakowanie kodów 2D Data Matrix.
- Swobodne skalowanie obiektów.
- Dowolna zmiana pozycji obiektów.
- Import grafik PLT i DXF.
Elementy bezpieczeństwa i sterowania:
- Wszystkie niezbędne oznaczenia, sygnały oraz włączniki.
- Cyfrowe WE/WY (gotowość lasera do pracy, start znakowania, koniec znakowania).
- Elektryczne przyłącze sterowania do podłączenie odciągu z filtrem.
- Dwukanałowe certyfikowane przyłącze stopu awaryjnego.
- Dwukanałowe certyfikowane przyłącze zabezpieczenia drzwi.
Dodatkowe wyposażenie:

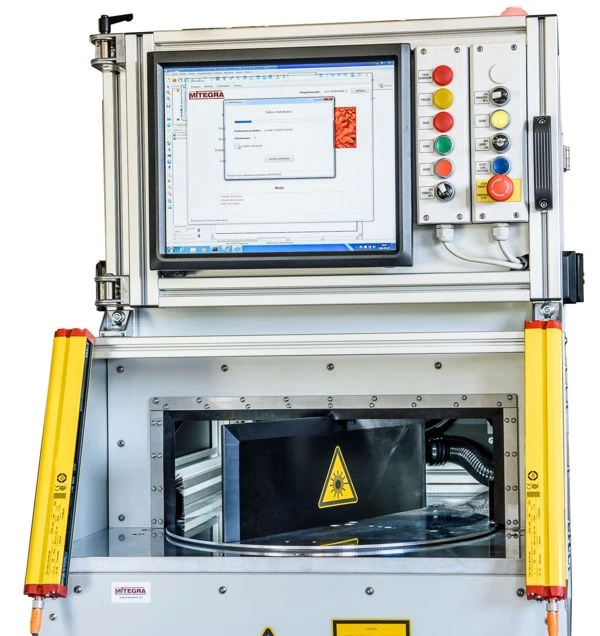

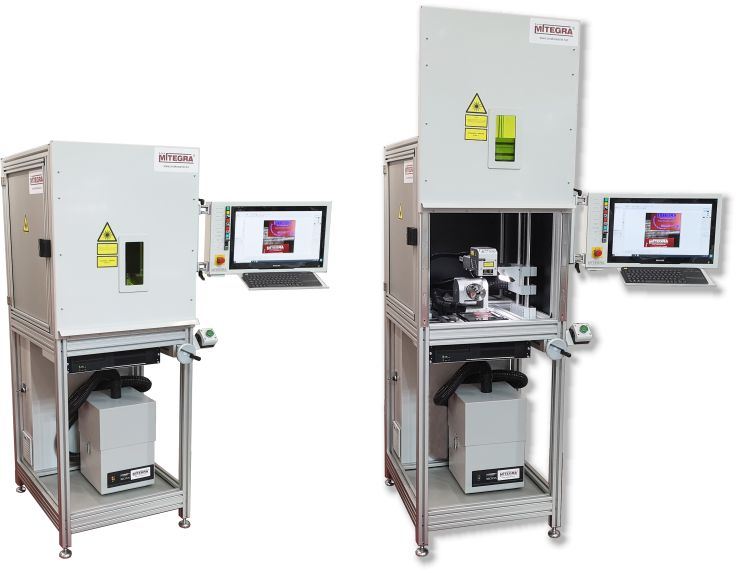

- Dedykowane bezpieczne zabudowy w najwyższej klasie bezpieczeństwa - "klasa I"
- Pochłaniacze spalin z filtrem neutralizującym toksyny.

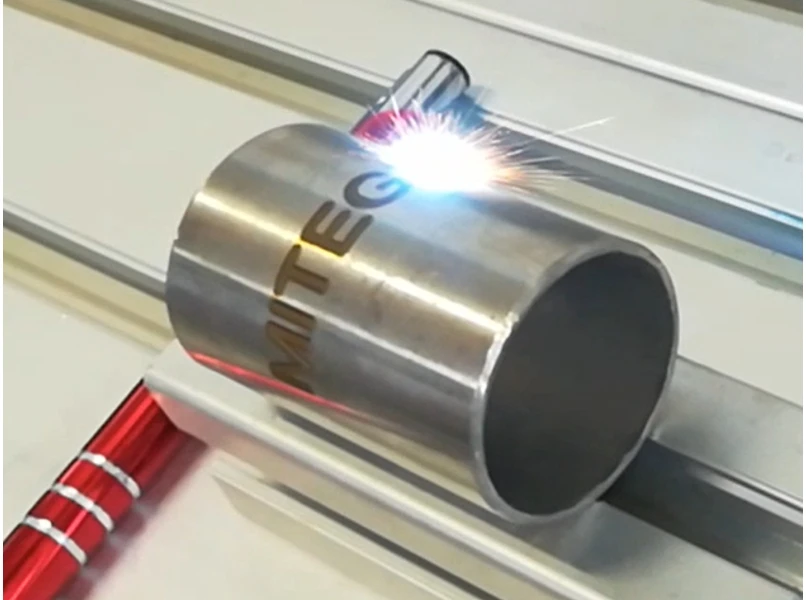

- Przystawka do elementów cylindrycznych i inne elemnty wspomagające znakowanie.
